自动理线绕线机 WPM-2024L

Name: 自动理线绕线机 WPM-2024L
Brand: 厦门竞为科技 - 线束加工设备制造商
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

产品型号: WPM-2024L
自动排列绕线机型号 WPM - 2024L 绕线内径范围：50 - 200 毫米线圈数量：可调最大圆盘直径：320 毫米排列行程：标准 120 毫米（可选 200 毫米）输入电压：交流 220V 50HZ/60HZ、交流 110V 50HZ/60HZ。特殊电压可定制。额定功率：小于 800 W 负载能力：15 公斤最大机器尺寸：900 * 600 * 450 （MM）净重：60 公斤毛重：65 公斤
立即询价

详细描述

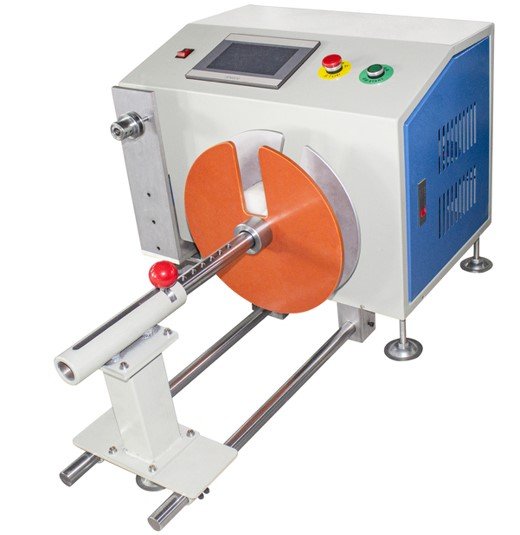

自动排列绕线机 WPM-2024L

这款先进的绕线机具有广泛的特性和功能。该机器的卷绕内径范围为 50 至 200 毫米，为不同的卷绕要求提供灵活性。线圈的数量可以根据具体需要进行调整。最大圆盘直径为 320 毫米，可以轻松处理较大的圆盘。配置行程有两种选择 - 标准 120 毫米和可选的 200 毫米。

本机的输入电压可以是 AC220V 50HZ 或 60HZ，或 AC110V 50HZ 或 60HZ。此外，还可以定制特殊电压以满足特定的电气要求。本机的额定功率小于 800 瓦，确保高效的功耗。它的负载能力为 15 公斤，适用于处理各种材料。最大机器尺寸为 900 x 600 x 450 毫米，提供紧凑而实用的设计。机器的净重为 60 公斤，毛重为 65 公斤。

主要电气部件：
1. 本机的收卷机构由一台 750 瓦的伺服电机结合一套减速机驱动。这种组合提供了精确可靠的绕线作。
2. 控制系统由PLC和触摸屏一体机组成，控制直观，作简便。
3. 滑轨来自日本 NSK，以其高品质和耐用性而闻名。
4. 机架和机箱均为自制，确保稳定性和耐用性。
5. 配备 2 组继电器和 1 组欧姆龙传感器，用于精确传感和控制。
6、还有一套供电系统，保证供电稳定。
7. 线路机构采用阶梯式机架往复线示例，提供高效的排线。

加工夹具部分：
1. 本机的重要安装板采用数控电脑锣数控加工中心制造，确保高精度和高质量。
2、加工件严格按照工程设计进行。采用铣床、磨床、车床、线切割和热处理等各种加工工艺，以确保零件的质量和精度。加工后，进行夹紧和电气安装和调试。
3. 使用的线束（轴）采用赛钢材料。大小根据客户的规定。该机器仅配备一个卷绕轴，以实现高效的卷绕作。
