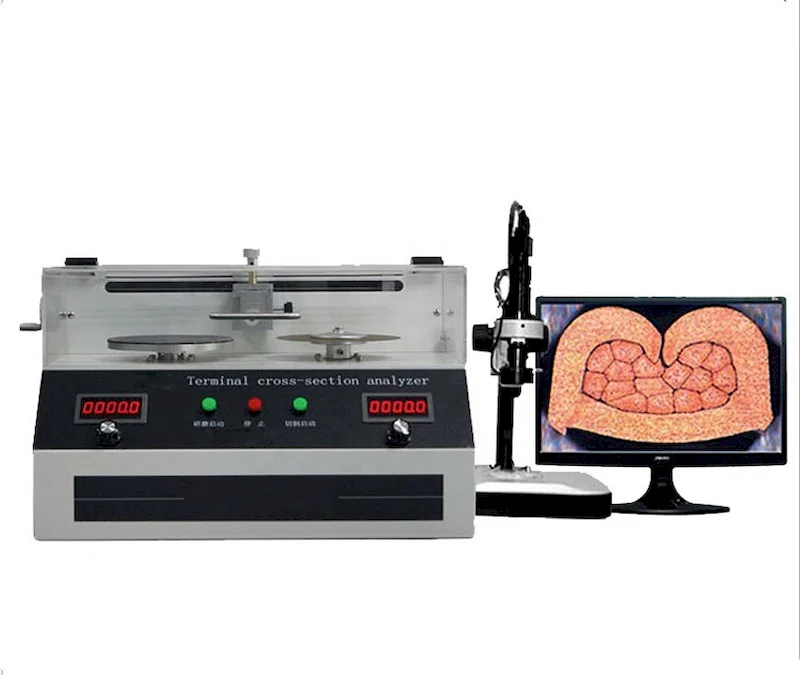

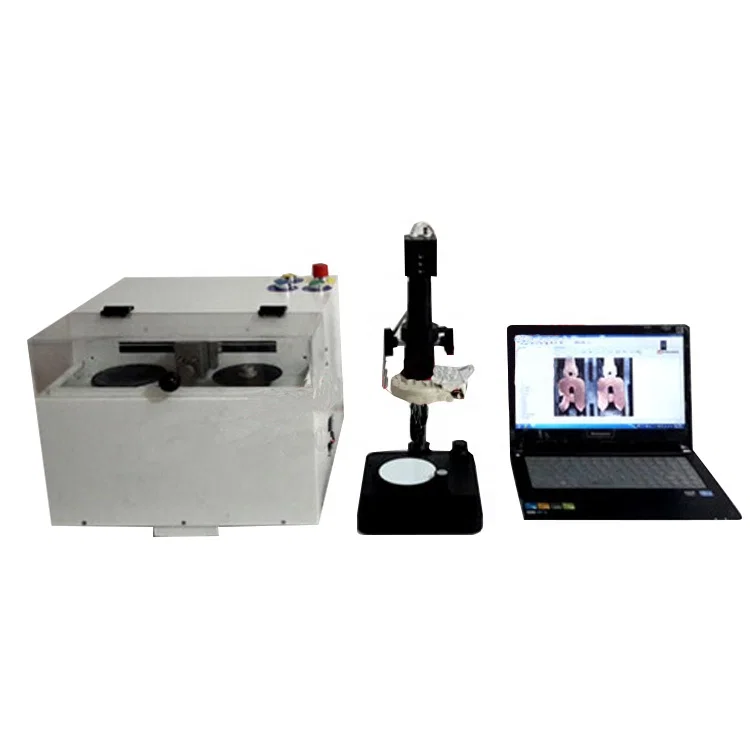

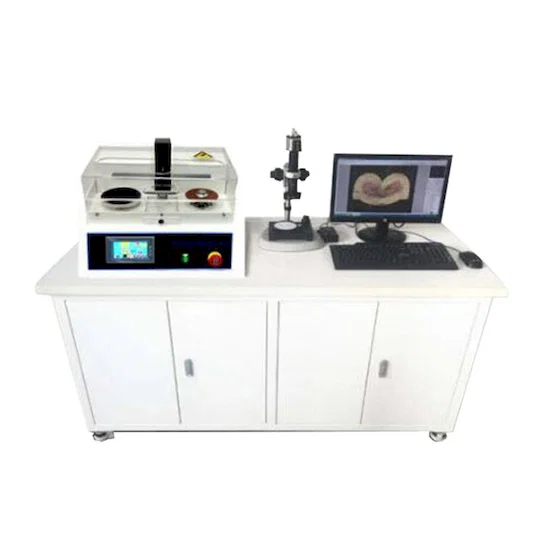

压接端子截面分析系统 WPM-SE4

使用 WPM-SE4 全自动端子横截面分析仪实现无与伦比的线束质量控制精度

介绍：

在 线束制造的苛刻环境，确保 端子压接的完整性和可靠性至关重要。正在推出 WPM-SE4 全自动端子截面分析仪， 最先进的精密仪器，专为 彻底改变您的线束质量检测流程。这 综合系统不仅仅是一台机器;它是一个完整的解决方案， 精心设计，提供快速、准确和可重复的 线束端子的横截面分析。从汽车到 航空航天，WPM-SE4 使各行各业的制造商能够 保证最高标准的压接质量，最大限度地减少缺陷和 最大限度地提高产品性能。

主要特性和优势：重新定义精度、速度和自动化

这 WPM-SE4 是卓越工程的巅峰之作，集成了 尖端技术，提供无与伦比的性能和用户 经验。以下是使 该分析仪是您质量控制不可或缺的资产 操作：

• 用于简化工作流程的全自动集成系统：WPM-SE4 是一个全自动系统，可无缝集成横截面分析过程的每一步。从精密切割和研磨到光学采样、腐蚀清洗和图像采集， 一切都在一个有凝聚力的单元中实现自动化。此自动化 大大减少人工干预，最大限度地减少作员错误，以及 确保一致、可重复的结果。

• 获得专利的一步切割和研磨技术：利用最新的专利技术，WPM-SE4 在一次同步作中执行切割和研磨。这种创新方法保证了完美的端子平整度 - 这是准确横截面分析的关键因素。这 消除了单独切割和研磨带来的不一致 工艺，提供卓越的样品制备和更可靠的 数据。

• 前所未有的速度：仅需 3 分钟即可完成分析：时间在制造过程中至关重要。WPM-SE4 专为速度而设计，能够在 3 分钟内完成单个终端的全部处理和分析。 这种卓越的吞吐量可显著提高您的质量 检查流程，允许更快的反馈，更快的问题 识别，并提高生产效率。

• 作简单、方便、快捷，提升用户体验：尽管 WPM-SE4 技术先进，但其设计简单、方便、快捷。 直观的界面和自动化流程最大限度地减少了培训 要求并最大限度地提高作员效率。关注结果，而不是 复杂的程序。

• 日本进口的高清图像采集系统，无与伦比的清晰度：WPM-SE4 的核心是日本进口的高清图像采集系统。这种先进的系统可以捕获极其详细的横截面图像，确保准确的测量和分析。 卓越的图像质量允许精确评估压接 特征，从而做出更明智的质量决策。系统 拥有 500 万像素的日本工业高清视频系统，提供卓越的视觉清晰度。

• 用于详细观察的日本进口无分段变焦光学系统：该分析仪采用日本进口的无分段变焦光学系统。这种高质量的光学系统提供 30~312 倍的总视频放大倍率范围， 允许概览视角和高度详细的检查 的压接结构。这种多功能放大倍率范围可确保您 可以分析端子横截面的各个方面，具有出色的 清晰。

• 精密组件，确保始终如一的可靠性和准确性： WPM-SE4 采用优质组件制造，具有持久的性能和卓越的准确性：

  • 德国电机：确保切割和研磨机构强大而可靠地运行。

  • 日本松下伺服电机（X和Y轴）：在过程中为X轴和Y轴提供精确且受控的运动。 切割和研磨过程，保证精度和 重复性。

  • 日本三菱 PLC 控制器：作为系统的智能大脑，确保所有自动化过程的顺利和协调运行。

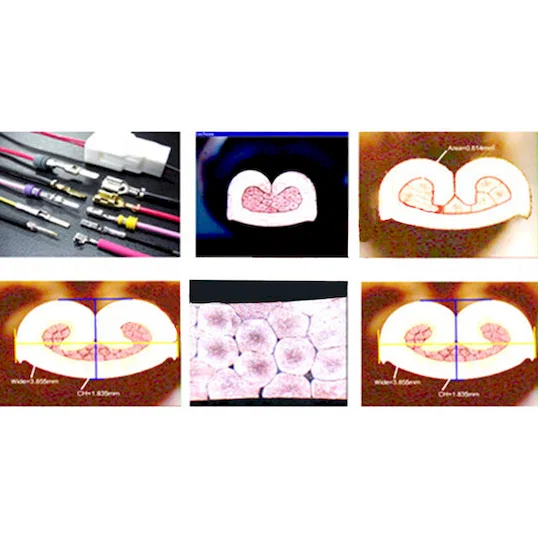

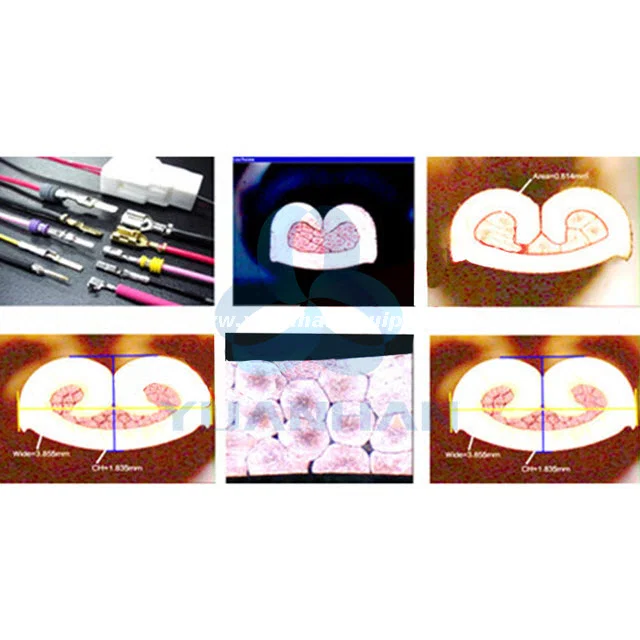

• 综合端子截面分析软件（日本进口）：WPM-SE4 配备了从日本进口的专业端子截面分析软件。 该软件专为分析压接而设计 横截面，提供一系列测量和分析工具，以 量化压接质量。为了实现数据安全性和软件完整性， 软件配有加密锁，并以 CD 形式提供。

• 适用线径范围广，适用于多种测试：WPM-SE4 设计用于处理各种线径，适用线径范围为 0.01~50mm²。 这种多功能性确保分析仪可以适应各种情况 线束应用，从精密信号线到更大功率 电缆。

• 耐用细腻的德国进口刀片：切割过程采用德国进口直径 110X0.5mm 的刀片。这款刀片以其精致而耐用的特性而闻名，可确保干净和精确的切割，同时保持长期的锋利度和可靠性。

• 精确腐蚀清洗，实现最佳图像清晰度：该系统采用终端腐蚀液清洗工艺，只需 5 秒即可完成。 这种快速清洁步骤可清除 横截面，确保最佳图像清晰度以进行准确分析。

• 可调节的 LED 照明，实现一致的照明：全白色可调节的 LED 照明装置为终端提供一致和受控的照明 横截面。这种可调节的照明确保了最佳的能见度和 图像质量，不受端子材料或环境照明的影响 条件。

• 占地面积小，易于集成到工作区中： WPM-SE4 的尺寸为 W500XD350XH350，占地面积小，易于集成到现有的实验室或生产车间工作区。

技术规格：

应用：

这 WPM-SE4 全自动端子横截面分析仪是必不可少的 适用于各行各业的质量控制，包括：

• 汽车线束制造：确保汽车电气系统的可靠性和安全性。

• 航空航天和国防：满足飞机和国防系统中关键布线的严格质量标准。

• 消费电子产品：保证电子设备中导线端接的长期性能。

• 工业设备制造：验证机械和控制系统中布线的稳健性。

• 医疗设备制造：保持生命攸关的医疗设备的布线的最高质量水平。

• 电信：确保通信基础设施的可靠连接。

结论：

WPM-SE4 全自动终端横截面分析仪不仅仅是设备;它是对质量、效率和 客户满意度。通过提供快速、精确和自动化 终端横截面分析，WPM-SE4 使您能够提升 您的线束质量控制流程，最大限度地减少缺陷，以及 提供始终如一的可靠产品。立即联系我们，了解如何作 WPM-SE4 可以改变您的质量检查并推动您的 业务向前。
